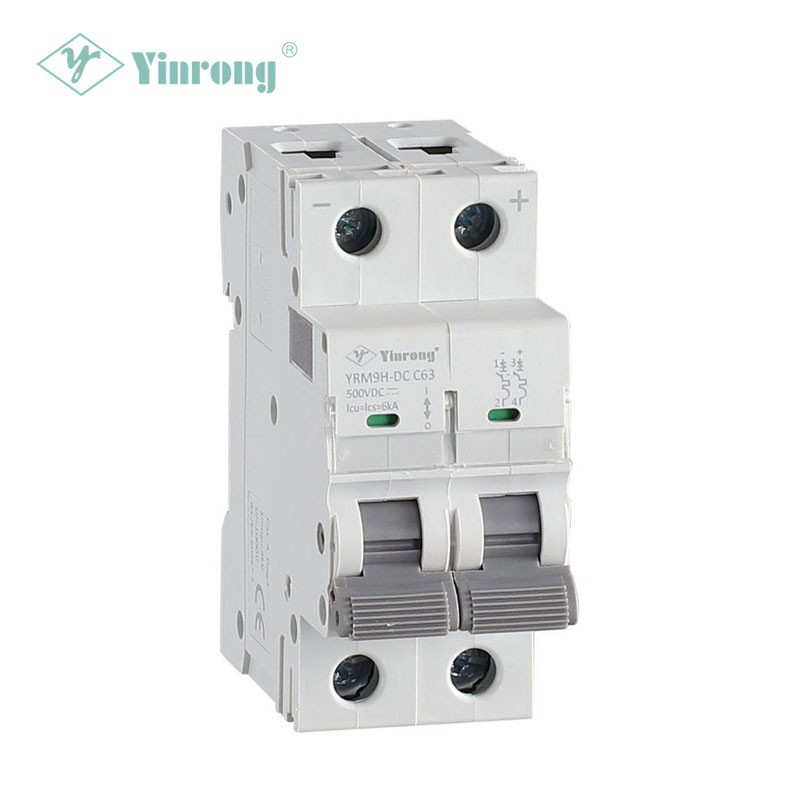

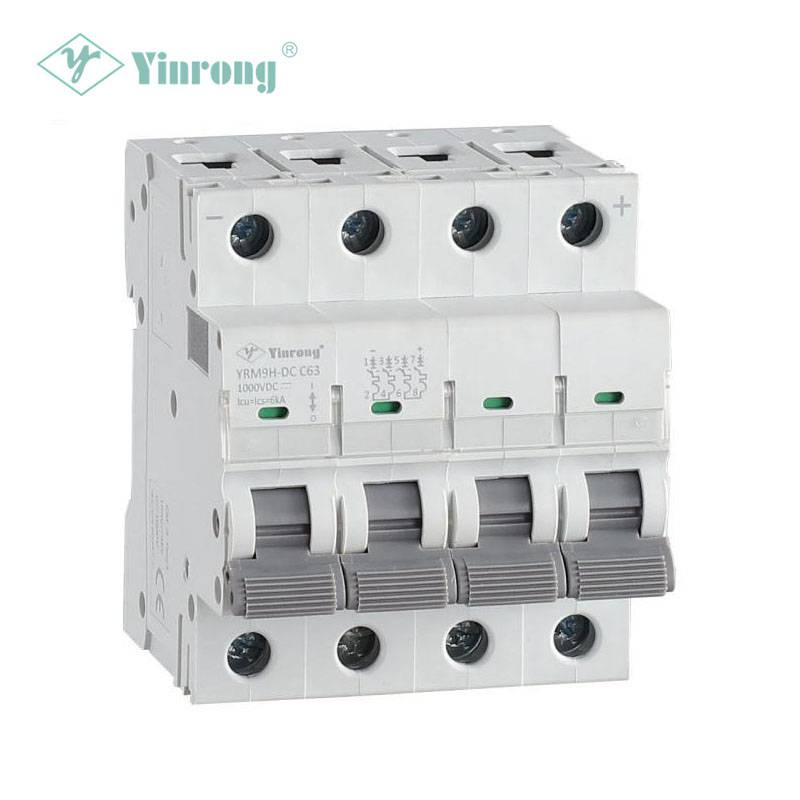

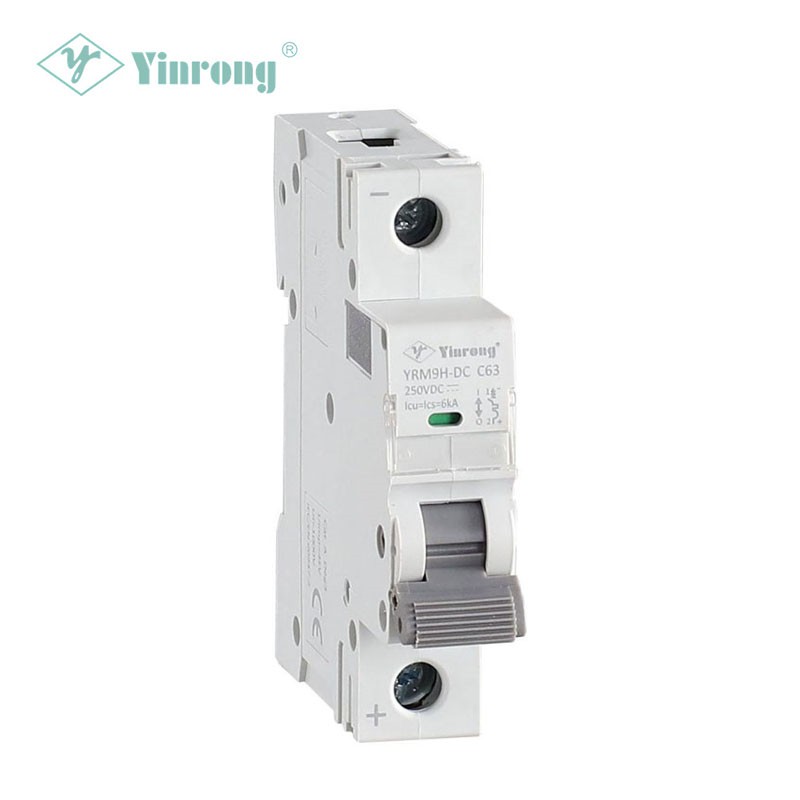

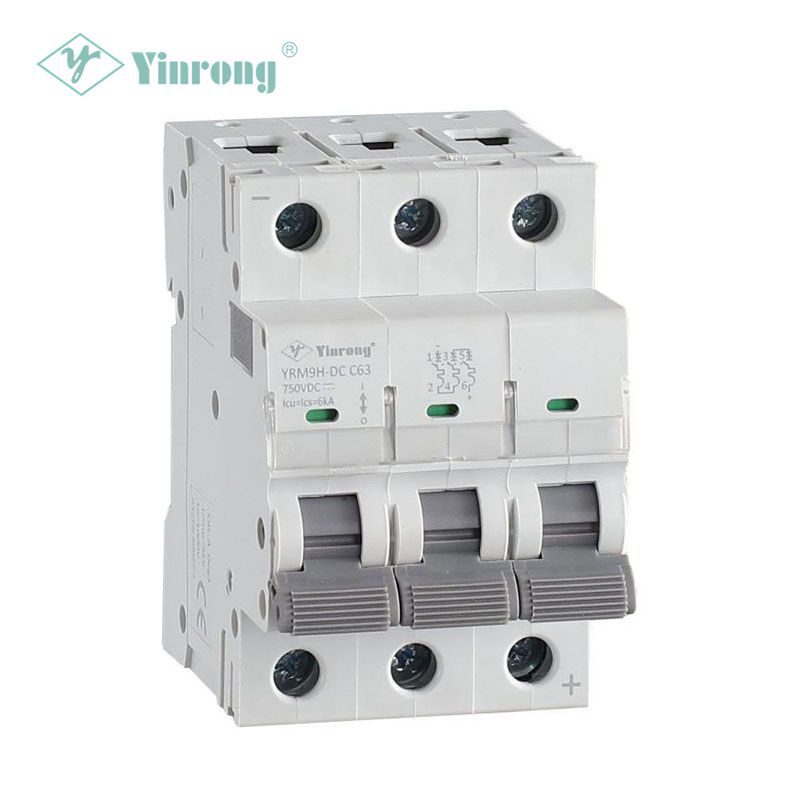

Zhejiang Galaxy Fuse Co., Ltd., যা Yinrong নামেও পরিচিত, পোলারাইজড 63A মিনিয়েচার সার্কিট ব্রেকার তৈরি করে। পোলারাইজড 63A মিনিয়েচার সার্কিট ব্রেকারগুলি কম প্রত্যাশিত ফল্ট স্রোত এবং ওভারলোড কারেন্ট সহ শর্ট-সার্কিট ঘটনার বিরুদ্ধে কম ভোল্টেজের বৈদ্যুতিক সিস্টেমগুলিকে রক্ষা করার জন্য উত্পাদিত হয়। রক্ষণাবেক্ষণের জন্য একটি বিচ্ছিন্নতা হিসাবে পরিবেশন করা যেতে পারে। পোলারাইজড 63A মিনিয়েচার সার্কিট ব্রেকারগুলি ডিসি সিস্টেম যেমন যোগাযোগ এবং ফটোভোলটাইক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। রেট করা বর্তমান 6-63A থেকে এবং রেট করা ভোল্টেজ হল 250VDC থেকে 1000VDC।
Zhejiang Galaxy Fuse Co., Ltd. হল একটি চীনা কোম্পানী যা পোলারাইজড 63A ক্ষুদ্রাকৃতি সার্কিট ব্রেকার উৎপাদন ও উৎপাদনে বিশেষজ্ঞ। এই পোলারাইজড 63A মিনিয়েচার সার্কিট ব্রেকারগুলি ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা এবং বিচ্ছিন্নতার মতো কাজ করে, যা এটিকে যোগাযোগ এবং ফটোভোলটাইক শিল্পের মতো DC সিস্টেমগুলিতে প্রযোজ্য করে তোলে৷ পোলারাইজড 63A ক্ষুদ্র সার্কিট ব্রেকার আন্তর্জাতিক মান মেনে চলে: IEC 60947-2, GB/T14048 .2.এতে ডুয়াল বাস-বার ওয়্যারিং, স্বচ্ছ লেবেলিং, এবং সর্বাধিক 25mm² এর তারের সংযোগ রয়েছে।
এই মিনিয়েচার সার্কিট ব্রেকারটির রেট করা ভোল্টেজ হল 1P 250VDC, 2P 500VDC, 3P 750VDC, 4P 1000VDC, যার কারেন্ট 6A থেকে 63A পর্যন্ত এবং 10kA এর ব্রেকিং ক্ষমতা। যান্ত্রিক জীবনকাল 20,000 চক্র।
DC 250V/500V/750V/1000V
6-63A
10KA
বি ও সি
1P/2P/3P/4P
-আইইসি 60947-2
-GB/T14048.2
- যোগাযোগ শিল্প
- সোলার ফটোভোলটাইক সিস্টেম
গণপ্রজাতন্ত্রী চীন সরকার
বৈদ্যুতিক বৈশিষ্ট্য |
|||||
---|---|---|---|---|---|
খুঁটি |
রেট করা বর্তমান (এ) |
রেটেড ভোল্টেজ(Ue) |
|||
1 পি |
2 পি |
3P |
4P |
||
1P/2P/3P/4P |
1-63A |
250VDC |
500VDC |
750VDC |
1000ভিডিসি |
রেটেড ইমপালস সহ্য ভোল্টেজ (Uimp) |
রেট ব্রেকিং ক্ষমতা (আইসিএন) |
অপারেটিং ব্রেকিং ক্ষমতা (আইসিএস) |
ভ্রমণ পদ্ধতি |
তাপ-চুম্বকীয় রিলিজ বৈশিষ্ট্য |
|
B |
C |
||||
6 কেভি |
6KA |
6KA |
থার্মাল ম্যাগনেটিক ট্রিপ |
5.5 ইন±20% |
8.5 ইন±20% |
যান্ত্রিক বৈশিষ্ট্য |
|||||||
---|---|---|---|---|---|---|---|
যান্ত্রিক জীবন |
বৈদ্যুতিক জীবন |
সুরক্ষা বর্গ |
তাপীয় উপাদান সেট করার জন্য রেফারেন্স তাপমাত্রা |
পরিবেষ্টিত তাপমাত্রা |
সংগ্রহস্থল তাপমাত্রা |
||
240/ঘন্টা(≤32A) |
120/ঘণ্টা (32A) |
সরাসরি ইনস্টল করুন |
ডিবি বক্সে ইনস্টল করা হয়েছে |
||||
20000 |
10000(≤20A) |
6000(20A) |
IP20 |
IP40 |
30℃ |
-25℃-- 60℃ |
-25℃--70℃ |
অন্যান্য বৈশিষ্ট্যগুলি |
||||||
---|---|---|---|---|---|---|
তারের আকার |
যোগাযোগের অবস্থা ইঙ্গিত |
ফল্ট ইঙ্গিত |
সার্কিট আইডেন্টিফিকেশন |
সংযোগ |
একত্রিত আনুষাঙ্গিক |
|
কপার/হার্ড ওয়্যার |
কর্ড/হুপ টার্মিনাল |
|||||
1-25 মিমি 2 |
1-16 মিমি 2 |
■ |
—— |
■ |
উপর নিচ |
■ |
![]() |
![]() |
![]() |
![]() |
1 পি নিচ থেকে ওপরে তারের সংযোগ |
2P-A উপর থেকে নিচ পর্যন্ত ওয়্যারিং |
2P-B উপর থেকে নিচ পর্যন্ত ওয়্যারিং |
2P-C উপর থেকে নিচ পর্যন্ত ওয়্যারিং |
![]() |
![]() |
3P নিচ থেকে ওপরে তারের সংযোগ |
4P উপর থেকে নিচ পর্যন্ত ওয়্যারিং |
