কেন নির্ভরযোগ্য ডিসি বৈদ্যুতিক সুরক্ষার জন্য 2P 125A ক্ষুদ্র সার্কিট ব্রেকারগুলি অপরিহার্য

বিমূর্ত:যেহেতু আধুনিক ফটোভোলটাইক এবং যোগাযোগ ব্যবস্থা ক্রমবর্ধমানভাবে নির্ভরযোগ্য ডিসি পাওয়ার ডিস্ট্রিবিউশনের উপর নির্ভরশীল, কার্যকর সার্কিট সুরক্ষা অপরিহার্য হয়ে উঠেছে।গ্যালাক্সি ফিউজপ্রদান করে2P 125A মিনিয়েচার সার্কিট ব্রেকারওভারলোড সুরক্ষা, শর্ট-সার্কিট সুরক্ষা এবং নিরাপদ সার্কিট বিচ্ছিন্নতা প্রয়োজন ডিসি অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। YRM9-125DC প্ল্যাটফর্মের উপর ভিত্তি করে, এই ব্রেকারগুলি DIN-রেল ইনস্টলেশন, একটি 10kA ব্রেকিং ক্ষমতা এবং IEC 60947-2 এবং GB/T 14048.2 এর সাথে সম্মতি দেওয়ার সময় কম-ভোল্টেজ ডিসি সিস্টেমের দাবি সমর্থন করে।

সূচিপত্র

• 2P 125A মিনিয়েচার সার্কিট ব্রেকার কি?
• কিভাবে 2P 125A মিনিয়েচার সার্কিট ব্রেকার কাজ করে?
• মূল বৈশিষ্ট্য কি?
• প্রযুক্তিগত বিশেষ উল্লেখ কি?
• কোথায় তারা সাধারণত ব্যবহৃত হয়?
• কিভাবে আপনি ডান ডিসি সার্কিট ব্রেকার নির্বাচন করা উচিত?
• ইনস্টলেশনের সময় আপনার কী বিবেচনা করা উচিত?
• প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
• উপসংহার

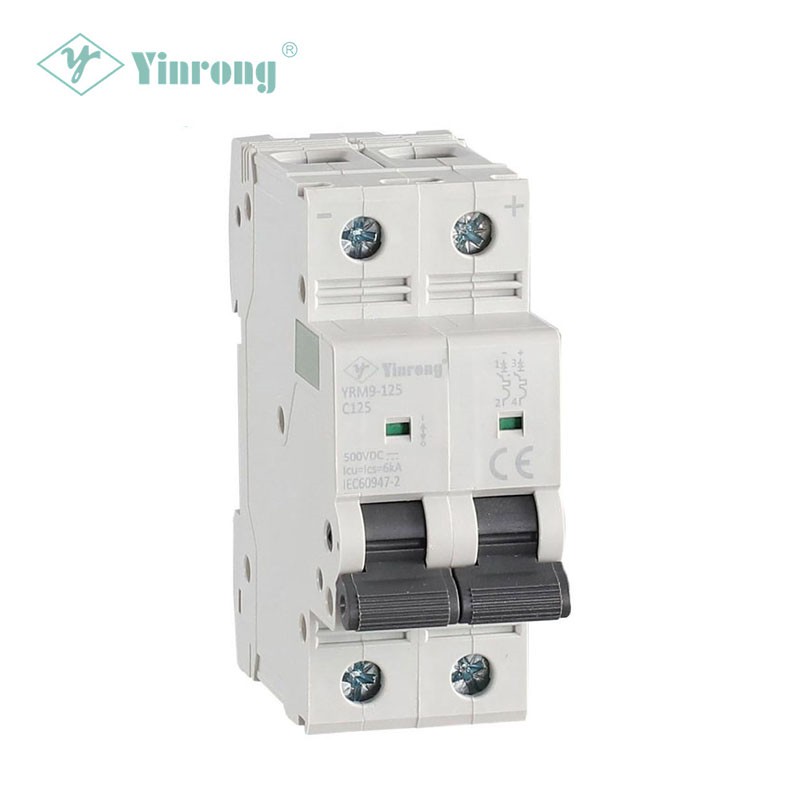

2P 125A মিনিয়েচার সার্কিট ব্রেকার কি?

A 2P 125A মিনিয়েচার সার্কিট ব্রেকারএকটি ডিসি সুরক্ষা ডিভাইস যা অস্বাভাবিক বর্তমান পরিস্থিতিতে বাধা দিতে এবং প্রয়োজনে সার্কিট বিচ্ছিন্নতা প্রদান করার জন্য ডিজাইন করা হয়েছে। "2P" উপাধিটি একটি দ্বি-মেরু কনফিগারেশনকে বোঝায়, যখন 125A নির্দিষ্ট মডেলের নামমাত্র বর্তমান রেটিং নির্দেশ করে।

একটি প্রচলিত ফিউজের বিপরীতে যা সাধারণত অপারেশনের পরে প্রতিস্থাপনের প্রয়োজন হয়, একটি উপযুক্ত ত্রুটি তদন্তের পরে একটি সার্কিট ব্রেকার পুনরায় সেট করা যেতে পারে। এটি বৈদ্যুতিক সিস্টেমগুলির জন্য এটি বিশেষভাবে উপযোগী করে তোলে যেখানে পরিষেবাযোগ্যতা, রক্ষণাবেক্ষণের দক্ষতা এবং দ্রুত পুনরুদ্ধার গুরুত্বপূর্ণ।

গ্যালাক্সি ফিউজ দ্বারা প্রদত্ত পণ্যের তথ্য অনুসারে, এর YRM9-125DC সিরিজটি ডিসি সিস্টেমের জন্য বিশেষ করেযোগাযোগ অবকাঠামো এবং ফটোভোলটাইক সিস্টেম. প্রোডাক্ট ফ্যামিলি 1P, 2P, 3P, এবং 4P কনফিগারেশন সমর্থন করে, 80A থেকে 125A পর্যন্ত রেট করা স্রোত এবং DC ভোল্টেজ কনফিগারেশনগুলি 250VDC থেকে 1000VDC পর্যন্ত মেরু গণনার উপর নির্ভর করে।

সুরক্ষা বিকল্পগুলির তুলনা ক্রেতাদের জন্য, একটি সাধারণ-উদ্দেশ্য AC ব্রেকার এবং একটি উদ্দেশ্য-পরিকল্পিত DC ব্রেকারের মধ্যে পার্থক্য বোঝা গুরুত্বপূর্ণ কারণ DC ফল্ট বাধা বিভিন্ন বৈদ্যুতিক চ্যালেঞ্জ উপস্থাপন করে। সিস্টেমের ডিসি ভোল্টেজ এবং ত্রুটির অবস্থার জন্য বিশেষভাবে রেট দেওয়া ব্রেকার নির্বাচন করা সামগ্রিক সুরক্ষা নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।

কিভাবে 2P 125A মিনিয়েচার সার্কিট ব্রেকার কাজ করে?

একটি ক্ষুদ্র সার্কিট ব্রেকারের প্রাথমিক উদ্দেশ্য হল একটি সার্কিট সংযোগ বিচ্ছিন্ন করা যখন বর্তমান একটি গ্রহণযোগ্য অপারেটিং অবস্থা অতিক্রম করে। একটি DC ইনস্টলেশনে, সিস্টেম ভোল্টেজ এবং সম্ভাব্য ফল্ট কারেন্টের জন্য ব্রেকারটি যথাযথভাবে ডিজাইন করা এবং রেট করা আবশ্যক।

সুরক্ষা নীতি তিনটি গুরুত্বপূর্ণ ফাংশনের মাধ্যমে বিবেচনা করা যেতে পারে:

• ওভারলোড সুরক্ষা:পর্যাপ্ত সময়ের জন্য যখন কারেন্ট অনুমোদিত অপারেটিং স্তরের উপরে থাকে তখন ব্রেকার প্রতিক্রিয়া জানায়।
• শর্ট সার্কিট সুরক্ষা:এটি সরঞ্জাম ক্ষতির ঝুঁকি কমাতে যথেষ্ট উচ্চ ফল্ট স্রোতকে দ্রুত বাধা দেয়।
• আলাদা করা:পরিদর্শন, সার্ভিসিং বা রক্ষণাবেক্ষণের সময় সার্কিট সংযোগ বিচ্ছিন্ন করা যেতে পারে।

YRM9-125DC প্রযুক্তিগত তথ্য 1.05In, 1.3In, 8In, এবং 12In-এ সময়-বর্তমান পরীক্ষা নির্দিষ্ট করে। উল্লিখিত পরীক্ষার শর্তগুলির জন্য, উচ্চ ফল্ট-কারেন্ট স্তরগুলি দ্রুত ট্রিপিং আচরণের সাথে যুক্ত, ব্রেকারের শর্ট-সার্কিট সুরক্ষা ফাংশনকে সমর্থন করে।

2P 125A মিনিয়েচার সার্কিট ব্রেকারগুলির মূল বৈশিষ্ট্যগুলি কী কী?

শিল্প বা পুনর্নবীকরণযোগ্য-শক্তি প্রয়োগের জন্য একটি DC ক্ষুদ্রাকৃতির সার্কিট ব্রেকার নির্বাচন করার সময়, ইনস্টলেশন সুবিধা এবং দীর্ঘমেয়াদী সেবাযোগ্যতার সাথে বৈদ্যুতিক কর্মক্ষমতা একসাথে মূল্যায়ন করা উচিত।

1. দুই-মেরু সুরক্ষা

2P কনফিগারেশন ডিসি ডিস্ট্রিবিউশন সার্কিটগুলির জন্য একটি বাস্তব সমাধান প্রদান করে যেখানে দুটি খুঁটি একত্রে সুইচ করা বা বিচ্ছিন্ন করা প্রয়োজন। এটি সিস্টেম সুরক্ষা এবং রক্ষণাবেক্ষণ ব্যবস্থাকে সহজ করতে পারে।

2. উচ্চ বর্তমান রেটিং

একটি 125A রেটিং এই শ্রেণীর ব্রেকারকে উচ্চ-বর্তমান ডিসি বিতরণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে ছোট MCB রেটিংগুলি পর্যাপ্ত ক্ষমতা প্রদান করে না। YRM9-125DC পরিবার 80A–125A রেট-বর্তমান বিকল্পগুলিকে কভার করে।

3. ডিসি ভোল্টেজ ক্ষমতা

সার্কিট সুরক্ষা সরঞ্জাম কেনার সময় ডিসি ভোল্টেজ ক্ষমতা একটি মূল বিবেচ্য বিষয়। প্রোডাক্ট স্পেসিফিকেশনগুলি 250VDC থেকে 1000VDC পর্যন্ত কনফিগারেশনগুলিকে পোল বিন্যাস অনুযায়ী চিহ্নিত করে, যা পরিবারকে ডিসি আর্কিটেকচারের একটি পরিসরে প্রযোজ্য করে তোলে।

4. 10kA ব্রেকিং ক্যাপাসিটি

YRM9-125DC পণ্যের তথ্য একটি বলে10kA ব্রেকিং ক্ষমতা. একটি প্রতিরক্ষামূলক ডিভাইস নিরাপদে উদ্দিষ্ট ইনস্টলেশন পয়েন্টে সম্ভাব্য ত্রুটি বর্তমানকে বাধা দিতে পারে কিনা তা মূল্যায়ন করার সময় এই বৈশিষ্ট্যটি গুরুত্বপূর্ণ।

5. DIN-রেল ইনস্টলেশন

ডিআইএন-রেল মাউন্টিং বৈদ্যুতিক বিতরণ সমাবেশ এবং নিয়ন্ত্রণ ক্যাবিনেটে সুবিধাজনক ইনস্টলেশন সমর্থন করে। এটি সিস্টেম ইন্টিগ্রেটর এবং বৈদ্যুতিক ঠিকাদারদের জন্য প্রতিস্থাপন এবং রক্ষণাবেক্ষণকে আরও সহজ করে তুলতে পারে।

6. আন্তর্জাতিক মান সম্মতি

পণ্য ডকুমেন্টেশন সঙ্গে সম্মতি চিহ্নিত করেIEC 60947-2এবংGB/T 14048.2. ক্রয় করার আগে ক্রেতাদের সর্বদা সঠিক মডেল এবং উদ্দিষ্ট বাজারের জন্য প্রযোজ্য সার্টিফিকেশন এবং পরীক্ষার ডকুমেন্টেশন যাচাই করা উচিত।

প্রযুক্তিগত বিশেষ উল্লেখ কি?

একটি 2P 125A ক্ষুদ্র সার্কিট ব্রেকার একটি নির্দিষ্ট ডিসি ইনস্টলেশনের জন্য উপযুক্ত কিনা তা নির্ধারণ করার সময় প্রযুক্তিগত বৈশিষ্ট্যগুলি প্রাথমিক বিন্দু হওয়া উচিত।

উপরের স্পেসিফিকেশনগুলি প্রস্তুতকারকের প্রকাশিত পণ্যের তথ্যের উপর ভিত্তি করে। যেহেতু ভোল্টেজ এবং বর্তমান ক্ষমতা সঠিক মেরু কনফিগারেশন এবং ইনস্টলেশন অবস্থার উপর নির্ভর করতে পারে, ইঞ্জিনিয়ারিং দলগুলিকে অর্ডার দেওয়ার আগে সর্বশেষ প্রযুক্তিগত ডকুমেন্টেশনের বিরুদ্ধে চূড়ান্ত নির্বাচন নিশ্চিত করা উচিত।

কোথায় তারা সাধারণত ব্যবহৃত হয়?

ডিসি সুরক্ষা, উচ্চ বর্তমান ক্ষমতা এবং কমপ্যাক্ট ডিআইএন-রেল ইনস্টলেশনের সংমিশ্রণ এই ধরণের ব্রেকারকে বেশ কয়েকটি বৈদ্যুতিক অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

সোলার ফটোভোলটাইক সিস্টেম

ফটোভোলটাইক ইনস্টলেশনে সোলার মডিউল, কম্বাইনার সরঞ্জাম, কন্ট্রোলার, ব্যাটারি এবং ইনভার্টারগুলির মধ্যে একাধিক ডিসি সার্কিট থাকে। সঠিকভাবে নির্বাচিত ডিসি সার্কিট ব্রেকারগুলি বিতরণ আর্কিটেকচারের উপযুক্ত পয়েন্টগুলিতে সুরক্ষা এবং বিচ্ছিন্নতা প্রদান করতে পারে।

যোগাযোগ ব্যবস্থা

টেলিযোগাযোগ এবং যোগাযোগের অবকাঠামো প্রায়ই ডিসি পাওয়ার ডিস্ট্রিবিউশনের উপর নির্ভর করে। নির্ভরযোগ্য সার্কিট সুরক্ষা ত্রুটিপূর্ণ শাখাগুলিকে আলাদা করতে সাহায্য করে এবং অপ্রয়োজনীয়ভাবে অপ্রভাবিত সার্কিটগুলি বন্ধ না করে রক্ষণাবেক্ষণ সমর্থন করে।

ডিসি বিতরণ প্যানেল

ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেম এবং ডিসি ডিস্ট্রিবিউশন ক্যাবিনেটগুলি একটি কাঠামোগত সুরক্ষা কৌশল বজায় রেখে পৃথক আউটগোয়িং সার্কিটগুলিকে রক্ষা করার জন্য যথাযথভাবে রেটযুক্ত ক্ষুদ্রাকৃতি সার্কিট ব্রেকার ব্যবহার করতে পারে।

শক্তি সঞ্চয়স্থান এবং সম্পর্কিত ডিসি সরঞ্জাম

যেখানে একটি ডিসি পাওয়ার সিস্টেমের জন্য উচ্চ-কারেন্ট শাখা সুরক্ষা প্রয়োজন, একটি উপযুক্তভাবে রেট দেওয়া সার্কিট ব্রেকার সামগ্রিক সুরক্ষা স্থাপত্যের অংশ হতে পারে। যাইহোক, ব্যাটারি এনার্জি-স্টোরেজ অ্যাপ্লিকেশনের জন্য ফল্ট কারেন্ট, ভোল্টেজ, বাধা দেওয়ার ক্ষমতা, সমন্বয় এবং প্রযোজ্য মানগুলির যত্নশীল মূল্যায়ন প্রয়োজন।

কিভাবে আপনি ডান ডিসি সার্কিট ব্রেকার নির্বাচন করা উচিত?

একটি 2P 125A মিনিয়েচার সার্কিট ব্রেকার নির্বাচন করা কখনই একা অ্যাম্পেরেজের উপর ভিত্তি করে করা উচিত নয়। একটি নির্ভরযোগ্য নির্বাচন প্রক্রিয়া সমগ্র বৈদ্যুতিক পরিবেশ বিবেচনা করে।

1. সিস্টেম ভোল্টেজ নিশ্চিত করুন।ব্রেকার এর ডিসি ভোল্টেজ রেটিং অবশ্যই প্রকৃত সিস্টেমের প্রয়োজনীয়তা পূরণ বা অতিক্রম করতে হবে।
2. নকশা বর্তমান গণনা.ক্রমাগত লোড এবং প্রযোজ্য বৈদ্যুতিক নকশা প্রয়োজনীয়তার জন্য উপযুক্ত একটি রেটযুক্ত বর্তমান নির্বাচন করুন।
3. সম্ভাব্য শর্ট-সার্কিট কারেন্ট নির্ধারণ করুন।ব্রেকিং ক্ষমতা ইনস্টলেশন পয়েন্টে ফল্ট স্তরের জন্য উপযুক্ত হতে হবে।
4. মেরু কনফিগারেশন পরীক্ষা করুন.সিস্টেম আর্কিটেকচার দ্বারা 1P, 2P, 3P, বা 4P সুরক্ষা প্রয়োজন কিনা তা নিশ্চিত করুন৷
5. কন্ডাক্টরের সামঞ্জস্য যাচাই করুন।তারের আকার, টার্মিনাল, সংযোগ পদ্ধতি এবং ইনস্টলেশন শর্তাবলী নির্বাচিত ব্রেকারের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
6. মান এবং সার্টিফিকেশন পর্যালোচনা করুন.পণ্যের ডকুমেন্টেশন লক্ষ্য বাজারের জন্য প্রযোজ্য প্রবিধান এবং গ্রাহকের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করুন।
7. ইনস্টলেশন এবং রক্ষণাবেক্ষণ বিবেচনা করুন।ডিআইএন-রেল মাউন্টিং এবং পরিষ্কার শনাক্তকরণ প্যানেল সংগঠন এবং পরিষেবার দক্ষতা উন্নত করতে পারে।

একটি জন্য অনুসন্ধান দল সংগ্রহের জন্যচীন প্রস্তুতকারক বা সরবরাহকারী, প্রযুক্তিগত ডকুমেন্টেশন উত্পাদন ক্ষমতা, মান-নিয়ন্ত্রণ প্রক্রিয়া, সার্টিফিকেশন, ডেলিভারি ক্ষমতা, এবং বিক্রয়োত্তর সমর্থনের পাশাপাশি মূল্যায়ন করা উচিত।

ইনস্টলেশনের সময় আপনার কী বিবেচনা করা উচিত?

সঠিক ইনস্টলেশন সঠিক ব্রেকার নির্বাচন করার মতোই গুরুত্বপূর্ণ। একটি উচ্চ-মানের সার্কিট সুরক্ষা ডিভাইস ভুল তারের, অপর্যাপ্ত কন্ডাকটর সাইজিং, বা একটি অনুপযুক্ত সিস্টেম ডিজাইনের জন্য ক্ষতিপূরণ দিতে পারে না।

• প্রস্তুতকারকের তারের ডায়াগ্রাম এবং ইনস্টলেশন নির্দেশাবলী অনুসরণ করুন।
• সার্কিটকে শক্তিশালী করার আগে ডিসি পোলারিটি এবং টার্মিনাল সনাক্তকরণ নিশ্চিত করুন।
• রেট করা বর্তমান এবং ইনস্টলেশন পরিবেশের জন্য উপযুক্ত কন্ডাক্টর এবং টার্মিনাল ব্যবহার করুন।
• প্রযোজ্য প্রযুক্তিগত ডকুমেন্টেশন অনুযায়ী শক্ত টর্ক পরীক্ষা করুন।
• প্রকৃত সিস্টেম অবস্থার বিরুদ্ধে ব্রেকার ভোল্টেজ এবং ব্রেকিং ক্ষমতা যাচাই করুন।
• অতিরিক্ত গরম, শিথিলতা, বা যান্ত্রিক ক্ষতির লক্ষণগুলির জন্য সংযোগগুলি পর্যায়ক্রমে পরিদর্শন করুন।
• শুধুমাত্র যোগ্য বৈদ্যুতিক কর্মীদের ইনস্টলেশন, পরীক্ষা, সমস্যা সমাধান বা রক্ষণাবেক্ষণ করা উচিত।

প্রকাশিত YRM9-125DC তথ্য 25mm² এবং DIN-রেল ইনস্টলেশনের সর্বাধিক তারের সংযোগকে চিহ্নিত করে, প্যানেল ডিজাইনারদের ঘের লেআউটের পরিকল্পনা করার সময় দরকারী তথ্য দেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি 125A ক্ষুদ্র সার্কিট ব্রেকারে 2P বলতে কী বোঝায়?

"2P" মানে ব্রেকারের দুটি খুঁটি রয়েছে। একটি DC সুরক্ষা ব্যবস্থায়, বৈদ্যুতিক স্থাপত্য এবং প্রযোজ্য প্রবিধান অনুযায়ী সঠিক সুইচিং এবং বিচ্ছিন্নতা ব্যবস্থা নির্ধারণ করা উচিত।

একটি 2P 125A MCB কি সোলার পিভি সিস্টেমের জন্য উপযুক্ত?

এটি উপযুক্ত ডিসি ফটোভোলটাইক অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে যখন এর ভোল্টেজ রেটিং, বর্তমান রেটিং, ব্রেকিং ক্ষমতা, মেরু কনফিগারেশন এবং ইনস্টলেশনের প্রয়োজনীয়তা সিস্টেম ডিজাইনের সাথে মেলে। YRM9-125DC বিশেষভাবে সৌর ফটোভোলটাইক এবং যোগাযোগ অ্যাপ্লিকেশনের জন্য চিহ্নিত করা হয়।

YRM9-125DC এর ব্রেকিং ক্ষমতা কত?

প্রকাশিত পণ্যের তথ্য উল্লেখ করে ক10kA ব্রেকিং ক্ষমতা. প্রকৃত উপযুক্ততা এখনও ইনস্টলেশন পয়েন্টে সম্ভাব্য শর্ট-সার্কিট কারেন্টের বিরুদ্ধে মূল্যায়ন করা আবশ্যক।

পণ্য কি মান মেনে চলে?

নির্মাতা চিহ্নিত করেIEC 60947-2এবংGB/T 14048.2পণ্যের জন্য প্রযোজ্য মান হিসাবে। ক্রেতাদের তাদের নির্দিষ্ট ক্রয়ের প্রয়োজনীয়তার জন্য বর্তমান সম্মতি এবং সার্টিফিকেশন ডকুমেন্টেশনের জন্য অনুরোধ করা উচিত।

যান্ত্রিক জীবনকাল কি?

প্রকাশিত স্পেসিফিকেশন একটি যান্ত্রিক জীবনকাল বিবৃত20,000 চক্র. প্রকৃত সেবা জীবন অপারেটিং অবস্থা, স্যুইচিং ফ্রিকোয়েন্সি, পরিবেশগত অবস্থা এবং আবেদনের প্রয়োজনীয়তার উপর নির্ভর করতে পারে।

উপসংহার

নির্ভরযোগ্য ডিসি সার্কিট সুরক্ষার জন্য কেবল সঠিক বর্তমান রেটিং সহ একটি ব্রেকার বেছে নেওয়ার চেয়ে আরও বেশি কিছু প্রয়োজন। একটি উপযুক্ত2P 125A মিনিয়েচার সার্কিট ব্রেকারউপযুক্ত ডিসি ভোল্টেজ ক্ষমতা, ব্রেকিং ক্ষমতা, মেরু কনফিগারেশন, ইনস্টলেশন সামঞ্জস্যতা এবং স্বীকৃত মানগুলিকে একত্রিত করা উচিত। গ্যালাক্সি ফিউজের YRM9-125DC প্ল্যাটফর্মটি ফটোভোলটাইক এবং যোগাযোগ ব্যবস্থা সহ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যার মধ্যে 80-125A রেটেড কারেন্ট, 10kA পর্যন্ত ব্রেকিং ক্ষমতা, DIN-রেল ইনস্টলেশন এবং IEC 60947-2 এবং GB/T 14048.2 এর সাথে সম্মতি সহ প্রকাশিত স্পেসিফিকেশন রয়েছে।

আপনি যদি একটি ফটোভোলটাইক প্রকল্প, যোগাযোগ ব্যবস্থা, বিতরণ প্যানেল বা অন্যান্য শিল্প অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য ডিসি সার্কিট সুরক্ষা সোর্স করছেন,আমাদের সাথে যোগাযোগ করুনআপনার ভোল্টেজ, বর্তমান, মেরু কনফিগারেশন, ইনস্টলেশন প্রয়োজনীয়তা, এবং প্রকল্পের স্পেসিফিকেশন নিয়ে আলোচনা করতে। গ্যালাক্সি ফিউজ আপনাকে একটি উপযুক্ত সার্কিট সুরক্ষা সমাধান সনাক্ত করতে সহায়তা করার জন্য পণ্যের তথ্য এবং প্রযুক্তিগত সহায়তা প্রদান করতে পারে।
